Zváranie je kritický proces pri výrobe tlakových nádob, ktoré sa používajú v širokej škále priemyselných odvetví, ako je ropa a plyn, chemické spracovanie a výroba energie. Ako popredný dodávateľ ocele pre tlakové nádoby chápeme dôležitosť používania správnych zváracích techník na zaistenie bezpečnosti a spoľahlivosti týchto nádob. V tomto blogovom príspevku preskúmame rôzne techniky zvárania ocele tlakových nádob a rozoberieme ich výhody, obmedzenia a aplikácie.
1. Oblúkové zváranie v tienidle (SMAW)
Oblúkové zváranie v tienidle, tiež známe ako zváranie tyčou, je jedným z najstarších a najpoužívanejších zváracích procesov. Zahŕňa použitie spotrebnej elektródy potiahnutej tavivom, ktoré poskytuje ochranný plyn na ochranu zvarového kúpeľa pred atmosférickou kontamináciou. SMAW je všestranný proces, ktorý možno použiť na rôzne ocele pre tlakové nádoby, vrátaneOceľový plech kotla ASTM A662 triedy C.
Výhody
- Prenosnosť: Zariadenie SMAW je relatívne jednoduché a prenosné, vďaka čomu je vhodné na zváranie a opravy na mieste.
- Všestrannosť: Dá sa použiť vo všetkých polohách a v širokom rozsahu hrúbok.
- Nákladovo efektívne: Vybavenie a elektródy sú relatívne lacné, čo z nich robí cenovo výhodnú možnosť pre projekty malého rozsahu.
Obmedzenia
- Nízka depozičná rýchlosť: V porovnaní s niektorými inými procesmi zvárania má SMAW relatívne nízku rýchlosť odtavovania, čo znamená, že dokončenie zvaru trvá dlhšie.
- Požiadavka na zručnosť: Vytváranie vysokokvalitných zvarov, najmä v náročných polohách, si vyžaduje vysokú úroveň zručností zvárača.
- Obmedzená dĺžka elektródy: Elektródy majú obmedzenú dĺžku, čo si vyžaduje časté výmeny elektród počas procesu zvárania.
2. Gas Tungsten Arc Welding (GTAW)
Gas Tungsten Arc Welding, tiež známe ako zváranie TIG (Tungsten Inert Gas), používa na výrobu zvaru nekonzumovateľnú volfrámovú elektródu. Na ochranu zvarového kúpeľa pred atmosférickou kontamináciou sa používa inertný plyn, ako je argón alebo hélium. GTAW sa často používa na zváranie tenkostenných komponentov tlakových nádob a pre aplikácie, kde sa vyžadujú vysokokvalitné zvary.
Výhody
- Vysoko kvalitné zvary: GTAW vytvára vysoko kvalitné, čisté zvary s vynikajúcim vzhľadom a nízkou úrovňou pórovitosti.
- Presnosť: Umožňuje presné ovládanie zvarového kúpeľa, vďaka čomu je vhodný na zváranie tenkých materiálov a zložitých geometrií.
- Žiadna bitka: Na rozdiel od SMAW, GTAW neprodukuje trosku, čo znižuje potrebu čistenia po zváraní.
Obmedzenia
- Nízka depozičná rýchlosť: Podobne ako SMAW, aj GTAW má relatívne nízku rýchlosť depozície, čo môže pri veľkých projektoch skrátiť čas.
- Náklady na vybavenie: Zariadenie pre GTAW je drahšie ako pre SMAW a vyžaduje si zložitejšie nastavenie.
- Požiadavka na zručnosť: GTAW vyžaduje od zvárača vysokú zručnosť a obratnosť, najmä pri zváraní v náročných polohách.
3. Gas Metal Arc Welding (GMAW)
Gas Metal Arc Welding, tiež známe ako zváranie MIG (Metal Inert Gas), používa na ochranu zvarového kúpeľa spotrebnú drôtovú elektródu a ochranný plyn. GMAW je obľúbenou voľbou pre zváranie ocelí tlakových nádob vďaka vysokej rýchlosti odtavovania a jednoduchému použitiu.
Výhody
- Vysoká depozičná rýchlosť: GMAW má vysokú rýchlosť odtavovania, čo umožňuje rýchlejšie zváranie v porovnaní s SMAW a GTAW.
- Jednoduché použitie: Dá sa pomerne ľahko naučiť a ovládať, vďaka čomu je vhodný pre skúsených aj začínajúcich zváračov.
- Dobrá kvalita zvaru: GMAW dokáže vytvárať vysokokvalitné zvary s dobrými mechanickými vlastnosťami.
Obmedzenia
- Obmedzené na určité pozície: GMAW je najvhodnejší pre ploché a horizontálne polohy, aj keď pre vertikálne a nad hlavou možno použiť špeciálne techniky.
- Požiadavka na ochranný plyn: Použitie ochranného plynu zvyšuje náklady a zložitosť procesu zvárania.
- Rozstrekovať: GMAW môže produkovať rozstrek, ktorý vyžaduje čistenie po zváraní.
4. Zváranie pod tavivom (SAW)
Zváranie pod tavivom je vysoko produktívny zvárací proces, ktorý sa bežne používa na zváranie hrubostenných komponentov tlakových nádob. V SAW je oblúk ponorený pod vrstvou zrnitého taviva, ktoré poskytuje tienenie a pomáha kontrolovať zvarový kúpeľ.
Výhody
- Vysoká depozičná rýchlosť: SAW má jeden z najvyšších výkonov odtavovania spomedzi zváracích procesov, vďaka čomu je ideálny na zváranie hrubých materiálov.
- Dobrá kvalita zvaru: Vytvára vysokokvalitné zvary s vynikajúcimi mechanickými vlastnosťami a nízkou úrovňou pórovitosti.
- automatizácia: SAW možno ľahko automatizovať, čo zvyšuje produktivitu a znižuje náklady na pracovnú silu.
Obmedzenia
- Obmedzené na ploché a horizontálne polohy: SAW sa používa hlavne na ploché a horizontálne zváranie a nie je vhodná na zváranie v iných polohách.
- Manipulácia s tavivom: Použitie granulovaného taviva vyžaduje správnu manipuláciu a skladovanie a počas procesu zvárania môže vytvárať prach.
- Náklady na vybavenie: Zariadenie pre SAW je relatívne drahé a vyžaduje si zložitejšie nastavenie.
5. Tavidlo – zváranie elektrickým oblúkom (FCAW)
Flux - Cored Arc Welding je variáciou GMAW, ktorá používa rúrkovú drôtenú elektródu naplnenú tavivom. FCAW je možné použiť s ochranným plynom alebo bez neho, v závislosti od typu použitého taviva - plneného drôtu.
Výhody
- Vysoká depozičná rýchlosť: FCAW má vysokú rýchlosť odtavovania, podobnú GMAW, čo umožňuje rýchle zváranie.
- Dobrá penetrácia: Poskytuje dobrú penetráciu, vďaka čomu je vhodný na zváranie hrubých materiálov.

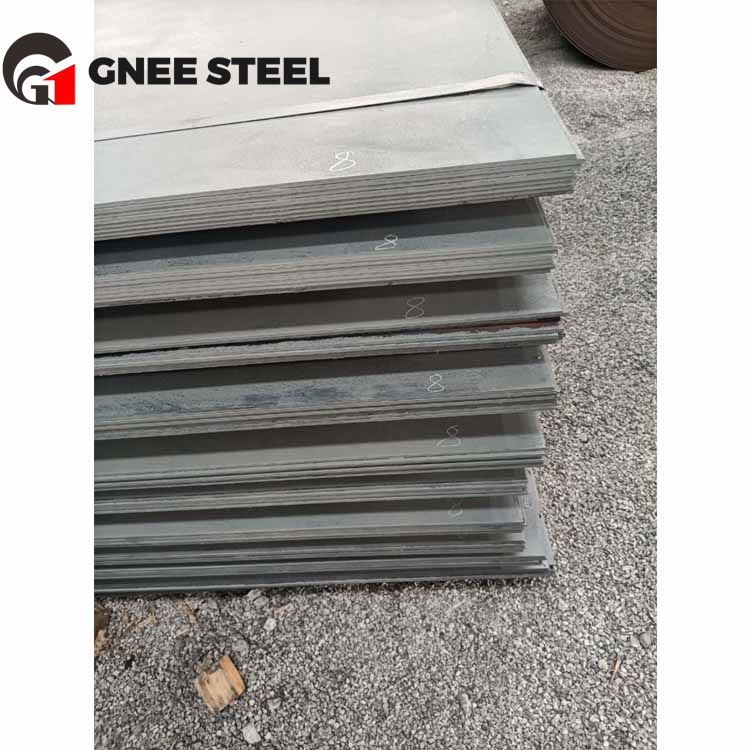

- Všestrannosť: FCAW je možné použiť vo všetkých polohách a je vhodný pre širokú škálu ocelí tlakových nádob, vrátaneKvalitná oceľ pre tlakové nádoby A517GrAaKvalitná oceľ pre tlakové nádoby P500QH.
Obmedzenia
- Rozstrekovať: FCAW môže produkovať viac rozstrekov ako GMAW, čo si vyžaduje čistenie po zváraní.
- Zvyšok taviva: Zvyšky taviva môže byť ťažké odstrániť, najmä v niektorých aplikáciách.
- Potreba plynu (pre niektoré typy): Niektoré typy plnených drôtov vyžadujú použitie ochranného plynu, čo zvyšuje náklady a zložitosť procesu zvárania.
Úvahy o zváraní ocele v tlakových nádobách
Pri zváraní ocele tlakovej nádoby je potrebné zvážiť niekoľko faktorov, aby sa zabezpečila kvalita a celistvosť zvarov. Patria sem:
- Vlastnosti materiálu: Rôzne ocele pre tlakové nádoby majú rôzne chemické zloženie a mechanické vlastnosti, ktoré môžu ovplyvniť proces zvárania. Je dôležité zvoliť vhodnú zváraciu techniku a prídavný materiál na základe konkrétnej triedy ocele.
- Predzváracia príprava: Správna príprava pred zváraním, ako je čistenie základného kovu, skosenie hrán a predhrievanie (ak je to potrebné), je nevyhnutné na zabezpečenie dobrej kvality zvaru.
- Parametre zvárania: Parametre zvárania, ako je prúd, napätie, rýchlosť pohybu a prietok plynu, je potrebné starostlivo kontrolovať, aby sa dosiahla požadovaná kvalita zvaru.
- Úprava po zváraní: Úprava po zváraní, ako je tepelné spracovanie, môže byť potrebná na zmiernenie zvyškových napätí a zlepšenie mechanických vlastností zvarov.
Záver
Výber správnej techniky zvárania ocele tlakových nádob je rozhodujúci pre zaistenie bezpečnosti a spoľahlivosti tlakových nádob. Každá zváracia technika má svoje výhody a obmedzenia a výber techniky závisí od faktorov, akými sú typ ocele, hrúbka materiálu, poloha zvárania a požadovaná kvalita zvaru. Ako dodávateľ ocele pre tlakové nádoby sme sa zaviazali poskytovať našim zákazníkom vysokokvalitné výrobky z ocele a technickú podporu, aby sme im pomohli urobiť správne rozhodnutia v ich zváracích procesoch.
Ak hľadáte oceľ pre tlakové nádoby alebo máte otázky týkajúce sa zváracích techník, odporúčame vám kontaktovať nás pre podrobnú diskusiu. Náš tím odborníkov je pripravený pomôcť vám pri výbere najvhodnejších riešení pre oceľ a zváranie pre vaše špecifické potreby.
Referencie
- AWS D1.1/D1.1M:2020, Kód pre zváranie konštrukcie – oceľ
- ASME Kód kotla a tlakovej nádoby, oddiel IX, Kvalifikácia na zváranie a tvrdé spájkovanie
